Dokładność 1,2 cm
Koloryzacja w czasie rzeczywistym
Algorytmy Multi-SLAM
Georeferencyjna chmura punktów
Adaptacja do wielu scenariuszy
Skanowanie wewnątrz i na zewnątrz
Skaner LiDAR serii FJD Trion S2
Mniejszy rozmiar, większe możliwości
Skaner LiDAR FJD Trion S2 wykorzystuje zaawansowane algorytmy VIO i SLAM do generowania wysokiej jakości i niezawodnych chmur punktów. Obsługując ponad 8000 układów współrzędnych, model S2 eliminuje potrzebę czasochłonnych ręcznych konwersji współrzędnych. Dzięki integracji z oprogramowaniem FJD Trion Scan i Model oraz wykorzystaniu praktycznych akcesoriów, takich jak kamizelka stabilizująca, uchwyt do drona, uchwyt samochodowy i uchwyt do psa-robota, S2 zwiększa wydajność pozyskiwania i przetwarzania danych w projektach pomiarowych realizowanych na zewnątrz.
Kluczowe korzyści
Integracja wielu modułów
Zintegruj moduły kamery, IMU i RTK w kompaktowej konstrukcji o wadze 2 kg, co pozwala łatwo przenosić urządzenie i wykorzystywać je w różnych projektach pomiarowych.
Wiele algorytmów SLAM dla dokładnych wyników
Wyposażony w dwie kamery 12 MP do generowania obrazów o wysokiej rozdzielczości oraz zaawansowane algorytmy Visual-Inertial Odometry (VIO) i SLAM, zapewnia dokładne wyniki nawet w złożonych środowiskach z mniejszą liczbą punktów charakterystycznych.
Georeferencyjne chmury punktów
Dzięki zintegrowanemu modułowi RTK możesz bezpośrednio uzyskiwać georeferencyjne chmury punktów w terenie. Obsługa RTK i PPK zapewnia dokładne zbieranie danych pod gęstymi koronami drzew oraz w innych obszarach o utrudnionym sygnale. Co więcej, dzięki ponad 8000 układom współrzędnych nie musisz już obawiać się żmudnych konwersji współrzędnych!
Bezproblemowe skanowanie i przenoszenie
Rejestruj chmury punktów we wszystkich kierunkach, nawet w trudno dostępnych miejscach, dzięki praktycznym akcesoriom, takim jak kamizelka stabilizująca, tyczka przedłużająca, uchwyty samochodowe i do drona, pies-robot oraz walizka na kółkach. Możesz po prostu ruszyć i skanować zawsze i wszędzie.
Bezpieczeństwo jest priorytetem. Integracja z psem-robotem usprawnia automatyczną nawigację i inspekcję w wymagających obszarach, takich jak place budowy, strefy katastrof i obiekty podziemne, zwiększając bezpieczeństwo i wydajność poprzez ograniczenie udziału człowieka.
Skanuj szybciej w ruchu! Ten samochodowy system skanowania rejestruje dokładne dane 3D podczas jazdy, idealnie nadając się do mapowania dróg na dużą skalę, inspekcji autostrad, ulic miejskich, mostów i inwentaryzacji infrastruktury.
Stabilność przez całą drogę! Ta profesjonalna kamizelka stabilizująca pomaga skanować wygodniej dzięki unikalnej konstrukcji nośnej i ergonomicznej budowie, dzięki czemu możesz zachować stabilność skanowania nawet w nierównym terenie, takim jak strome góry i wyboiste powierzchnie.
Bez ograniczeń przestrzennych. Tyczka przedłużająca pomaga łatwo mierzyć elewacje budynków, spody mostów, gęste korytarze rurociągów i inne obszary tradycyjnie trudne do osiągnięcia. Dzięki mechanizmowi szybkiej blokady zapewniającemu stabilność skanowania rozszerza zasięg skanowania, umożliwiając szersze pozyskiwanie danych.
Przenoszenie stało się łatwiejsze. Walizka na kółkach spełnia standardy odprawy bagażowej linii lotniczych. Jej modułowe przegrody umożliwiają wygodne przechowywanie i transport skanera S2.
Skanuj bez użycia rąk i z łatwością pokonuj każdy teren. Ten lekki, ergonomicznie zaprojektowany plecak umożliwia wygodną pracę w złożonym i nierównym terenie, zmniejszając obciążenie operatora i wspierając dłuższe sesje skanowania bez zmęczenia.
Kompleksowy, płynny przepływ pracy
Skanuj z łatwością: rejestruj, podglądaj i udoskonalaj w czasie rzeczywistym. Natychmiastowa wizualizacja pokolorowanej chmury punktów w modelu S2 pozwala zweryfikować jakość skanu i pokrycie na miejscu, eliminując pominięte obszary i konieczność poprawek, zanim się spakujesz.
FJD Trion Model zapewnia kompleksowe możliwości przetwarzania danych. Od rejestracji chmury punktów po analizę modelowania — automatyzuje przepływ pracy dzięki szerokiemu zakresowi funkcji, w tym mapowaniu 2D, modelowaniu siatki 3D, Gaussian splatting, analizie przekrojów i generowaniu raportów. Możesz korzystać z niego zarówno na komputerach PC, jak i na platformie iPadOS.
Platforma chmurowa sprawia, że współpraca zespołowa jest wygodniejsza i bardziej efektywna. Dzięki obsłudze jednoczesnego przeglądu online platforma synchronizuje zmiany danych w czasie rzeczywistym, zapewniając przejrzystość postępów.
Zeskanuj raz. Zasil cały kurs.

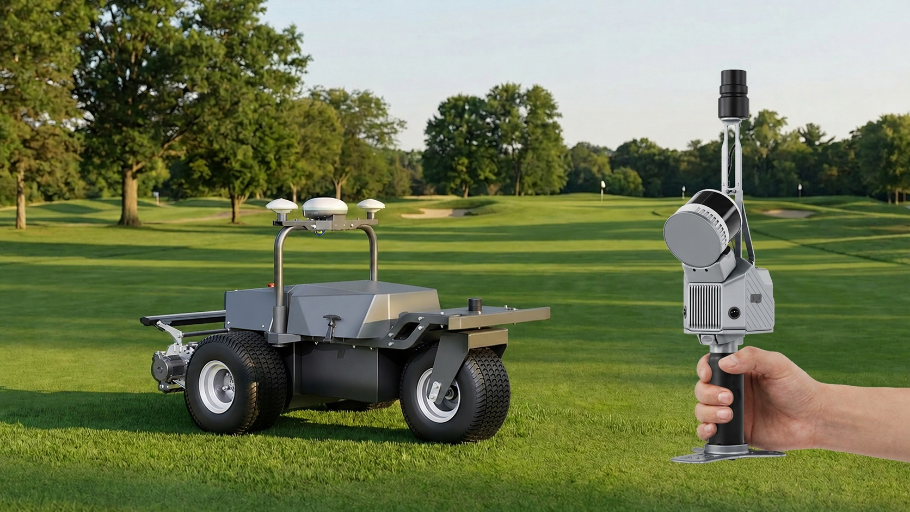

Dzięki rozszerzonemu zasięgowi skanowania do 300 m, FJD Trion S2 Max został stworzony do rejestrowania rozległych pól golfowych z większą szybkością i szerszym pokryciem. Przekształć całe pole w jeden dokładny zasób cyfrowy, aby wspierać wdrażanie autonomicznych kosiarek, planowanie tras i inteligentne zarządzanie polem.
Zaprojektowane do wspólnej pracy
Rejestruj, przetwarzaj i dostarczaj swoje dane 3D w ramach jednego połączonego przepływu pracy FJD Trion
Zbieranie danych
FJD Trion Scan
Sterowanie w czasie rzeczywistym i zarządzanie plikami skanów za pomocą aplikacji
Przetwarzanie danych
FJD Trion Model
Generuj raporty dla budownictwa, leśnictwa, górnictwa i nie tylko
Pobierz najnowszy programGenerowanie materiałów wynikowych
FJD Trion Model na tablety
Przetwarzanie końcowe i podgląd na miejscu z obsługą iPada i Androida
Współpraca w chmurze
FJD Trion Model Web
Udostępniaj dane online i bezproblemowo współpracuj ze swoim zespołem
Rozpocznij bezpłatny okres próbnyZastosowania
Zarządzanie nieruchomościami i ocena stanu
Oceniaj integralność konstrukcyjną, planuj przestrzenie i identyfikuj obszary wymagające naprawy lub renowacji. Ogranicz niepewność przy podejmowaniu decyzji inwestycyjnych dzięki wnioskom z bogatego zbioru danych przestrzennych.
Bezpieczeństwo publiczne
Wykorzystaj dane chmury punktów, aby usprawnić przygotowanie na katastrofy i plany odbudowy. Szybko rejestruj dowody oraz miejsca przestępstw lub wypadków, aby uzyskać natychmiastową i dokładną dokumentację kryminalistyczną.
Architektura, inżynieria i budownictwo
Podejmuj bardziej świadome decyzje projektowe — od planu po QA/QC — dzięki inwentaryzacjom budynków, skanowaniu do CAD i BIM, dokumentacji powykonawczej, planom kondygnacji oraz obliczaniu objętości hałd.
Pomiary topograficzne
Dokładnie mapuj i analizuj cechy terenu za pomocą danych chmury punktów o wysokiej rozdzielczości. Usprawnij projekty zagospodarowania terenu, badania środowiskowe i planowanie infrastruktury, rejestrując szczegółowe modele wysokościowe i charakterystyki powierzchni.
Górnictwo
Popraw bezpieczeństwo i wydajność operacji górniczych. Wykorzystuj dane chmury punktów do oceny środowiska górniczego i zwiększania dokładności mapowania podziemnego. Zwiększ efektywność operacyjną, zapewniając wgląd w czasie rzeczywistym w warunki tuneli, złoża minerałów i integralność konstrukcyjną.
Leśnictwo i analiza roślinności
Zarządzaj i monitoruj inwentaryzację drzew podczas krótkiego spaceru po lesie. Mierz korony, analizuj pierśnicę i wysokość drzew przy użyciu precyzyjnych danych chmury punktów.
Utwórz swój plan FJD Trion
Nasze rozwiązania wspierają różne przepływy pracy w terenie w budownictwie, leśnictwie, górnictwie, inspekcjach, mapowaniu, bezpieczeństwie publicznym i nie tylko. Dobór produktów zależy od tego, jak dziś pracuje Twój zespół oraz gdzie tracony jest czas lub pieniądze.
Jeśli podasz typ projektu, obecny przepływ pracy i główne wyzwanie, nasi eksperci mogą zaproponować rozwiązanie FJD Trion dopasowane do Twojego zespołu. Potrzebujesz bezpłatnej konsultacji lub prezentacji? Skontaktuj się z nami
Specyfikacja serii FJD Trion S2
LiDAR
80 m przy 10% współczynniku odbicia
PRO: 120 m przy 80% współczynniku odbicia
80 m przy 10% współczynniku odbicia
MAX: 300 m przy 80% współczynniku odbicia
80 m przy 10% współczynniku odbicia
PRO: 32
MAX: 32
PRO: 640 000 pkt/s
MAX: 640 000 pkt/s
Bezpieczeństwo oczu Klasa I (905 nm)
Parametry systemu
3 cm
(Bez baterii, kamery zewnętrznej i modułu GNSS )
(z 1 zestawem 2 baterii)
(możliwość rozszerzenia do 1 TB)
Pobór mocy
180g
(z podstawą i baterią)
Kamera
GNSS
GPS: L1 C/A / L1C / L2P (Y) / L2C / L5
GLONASS: G1 / G2 / G3
Galileo: E1 / E5a / E5b / E6
QZSS: L1C/A / L1C / L2C / L5
( obsługa IRNSS i SBAS poprzez aktualizację oprogramowania sprzętowego )
V: 15 mm + 1 ppm RMS
