FJD Trion S2


1.2 cmの精度
リアルタイムカラー化
マルチSLAMアルゴリズム
ジオリファレンス点群
ジオリファレンス点群
多様なシナリオへの適応
多様なシナリオへの適応
屋内&屋外スキャン
屋内&屋外スキャン
FJD Trion S2シリーズ LiDARスキャナー

より小さく、より高性能に

FJD Trion S2 LiDARスキャナーは、高品質で信頼性の高い点群を生成するための先進的なVIOおよびSLAMアルゴリズムを搭載しています。8,000を超える座標系に対応しており、S2は時間のかかる手動での座標変換を不要にします。FJD Trion ScanおよびModelソフトウェアとの連携に加え、安定化ベスト、ドローンマウント、車載マウント、ロボット犬マウントなどの実用的なアクセサリーを活用することで、S2は屋外測量プロジェクトにおけるデータ取得と処理の効率を向上させます。

主なメリット

マルチモジュール統合

カメラ、IMU、RTKモジュールを重量2kgのコンパクトな筐体に統合し、さまざまな測量プロジェクトに手軽に持ち運べます。

高精度な出力を実現するマルチSLAMアルゴリズム

2基の12MPカメラを搭載し、高度なVisual-Inertial Odometry(VIO)およびSLAMアルゴリズムにより高解像度画像を生成。特徴点の少ない複雑な環境でも高精度な結果を提供します。

ジオリファレンス点群

統合RTKモジュールにより、移動しながら直接ジオリファレンスされた点群を取得できます。RTK & PPK対応により、樹冠が密集した場所やその他の信号受信が困難なエリアでも正確なデータ収集を実現。さらに、8000以上の座標系に対応しているため、面倒な座標変換の心配もありません。

スキャンも持ち運びも簡単

スタビライジングベスト、延長ポール、車載・ドローンマウント、ロボット犬、キャリーケースなどの実用的なアクセサリーにより、手の届きにくい場所でも全方向の点群を取得できます。いつでもどこでも、すぐにスキャンを始められます。

オールインワンのシームレスなワークフロー

簡単にスキャン:キャプチャ、プレビュー、調整をリアルタイムで実行。S2の即時カラー化ポイントクラウド表示により、現場でスキャン品質とカバー範囲を確認でき、撤収前に取りこぼしや再作業を防げます。

FJD Trion Modelは、包括的なデータ処理機能を提供します。ポイントクラウドの位置合わせからモデリング解析まで、2Dマッピング、3Dメッシュモデリング、ガウシアンスプラッティング、断面解析、レポート生成など幅広い機能により、ワークフローを自動化します。PCとiPadOSの両方で利用できます。

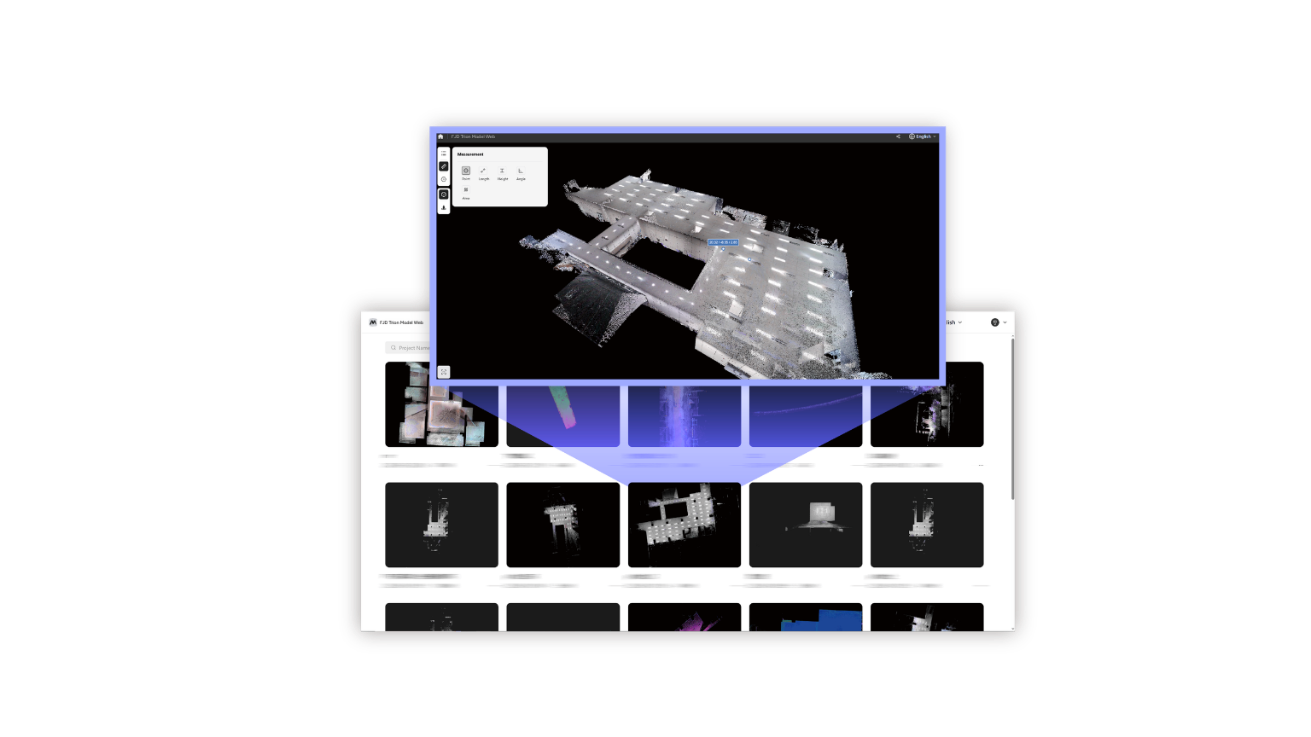

クラウドプラットフォームにより、チームコラボレーションがより便利で効率的になります。同時オンラインレビューに対応し、進捗の透明性を確保するためにデータ変更をリアルタイムで同期します。

一度のスキャンで、コース全体を活用。

最大300mの拡張スキャン範囲を備えたFJD Trion S2 Maxは、広大なゴルフコースをより高速かつ広範囲に取得できるよう設計されています。コース全体を高精度なデジタル資産に変換し、自律型芝刈り機の導入、ルート計画、インテリジェントなコース管理を支援します。

連携して機能するよう設計

接続された1つのFJD Trionワークフロー内で、3Dデータの取得、処理、納品を実現

データ収集

FJD Trion Scan


アプリベースのリアルタイム制御とスキャンファイル管理

データ処理

FJD Trion Model

建設、林業、鉱業など向けのレポートを生成

最新プログラムをダウンロード

成果物を生成

タブレット向けFJD Trion Model

iPadおよびAndroid対応で、現場での後処理とプレビューが可能

クラウドコラボレーション

FJD Trion Model Web

データをオンラインで共有し、チームとシームレスに共同作業

無料トライアルを開始

活用シーン

不動産管理と評価

構造の健全性を評価し、空間計画を立て、修繕や改修が必要な箇所を特定します。豊富な空間データセットから得られるインサイトにより、投資判断の不確実性を低減します。

公共安全

ポイントクラウドデータを活用して、災害への備えと復旧計画を強化します。証拠や犯罪・事故現場を迅速に記録し、即時かつ正確な鑑識文書化を実現します。

建築・エンジニアリング・建設

建物調査、スキャンからCAD・BIM化、竣工図書、平面図、ストックパイル体積測定により、設計図からQA/QCまでプロジェクト全体でより的確な意思決定を行えます。

地形測量

高解像度のポイントクラウドデータで地形の特徴を正確にマッピング・解析します。詳細な標高モデルや地表特性を取得することで、土地開発プロジェクト、環境調査、インフラ計画を効率化します。

鉱業

鉱業オペレーションの安全性と効率を向上させます。ポイントクラウドデータを使用して採掘環境を評価し、坑内マッピングの精度を高めます。トンネルの状態、鉱床、構造健全性に関するリアルタイムのインサイトを提供することで、運用効率を強化します。

林業および植生解析

森林を短時間歩くだけで樹木インベントリを管理・監視できます。高精度なポイントクラウドデータを用いて、樹冠を測定し、胸高直径や樹高を解析します。

FJD Trionプランを作成

当社のソリューションは、建設、林業、鉱業、点検、マッピング、公共安全など、さまざまな現場ベースのワークフローをサポートします。製品の組み合わせは、現在のチームの作業方法と、時間やコストが失われている箇所によって異なります。

プロジェクトの種類、現在のワークフロー、主な課題を共有いただければ、当社の専門家がお客様のチーム向けに最適化されたFJD Trionソリューション をご提案します。  無料相談またはデモが必要ですか?     お問い合わせ

FJD Trion S2シリーズ 仕様

LiDAR


測定距離
 Standard: 反射率80%で120 m
反射率10%で80 m
PRO: 反射率80%で120 m
反射率10%で80 m
MAX: 反射率80%で300 m
反射率10%で80 m
チャンネル数
Standard: 16
PRO: 32
MAX: 32
速度
Standard:  320,000 pts/s
PRO:  640,000 pts/s
MAX:  640,000 pts/s
安全レベル

アイセーフティ  クラス I (905nm)

視野角
  360° × 270°

システムパラメータ


相対精度
 ≤1 cm
絶対精度

3 cm

重量
  1.8 kg
                                                                                                                                                                                (バッテリー、外部カメラ、GNSS モジュールを除く)
バッテリー駆動時間
  3 時間
(2個のバッテリー1セット使用時)
ストレージ
  512 GB SSD
(1TBまで拡張可能)
動作温度
-20℃~ 50℃

消費電力

  25 W
重量

180g

寸法
  107 x 118 x 398 mm
(ベースおよびバッテリーを含む)
データ出力
  Wi-Fi、USB Type-C、USBフラッシュディスク
ポイントクラウド形式
 .las / .ply / .pts / .e57
電源
   10.8 V、3 A

カメラ


解像度
           2 x 12 MP
視野角
200°
ビジュアルSLAM
 ✓
画像エクスポート

画像形式
.jpg

GNSS


衛星コンステレーション
  BDS: B1I / B2I / B3I / B1C / B2a / B2b
 GPS: L1 C/A / L1C / L2P (Y) / L2C / L5
GLONASS: G1 / G2 / G3
Galileo: E1 / E5a / E5b / E6
QZSS: L1C/A / L1C / L2C / L5
                                                                                                                                                         (IRNSSおよびSBASはファームウェアアップグレードで対応)
GNSS 精度
  H: 8 mm + 1 ppm RMS
V: 15 mm + 1 ppm RMS
PPK
 ✓
