FJD Trion P2

FJD Trion P2 LiDARスキャナー
仕様
ダウンロードセンター
無料見積もり
ストア
1.2 cm
精度
70m
スキャン範囲
＜ 1kg
軽量で持ち運びやすい
4時間
稼働時間
リアルタイム
カラー化
マルチSLAM
アルゴリズム

次世代ポータブル設計、
産業グレードの高精度


わずか700gのFJD Trion P2 LiDARスキャナーは、センチメートル級の精度、リアルタイムのカラー点群、そして複数形式での出力を実現します。現場対応の設計により、複雑な地形や精緻なディテールもプロフェッショナルが容易に取得できます。

Multi-SLAM融合、堅牢なパフォーマンス

 ビーチ、トンネル、公園のような特徴の少ないエリアでも、ハイブリッド制約によりドリフトを排除します。


HyperDense+

FJD TrionモデルのHyperDense+機能により、5～7倍高密度な点群を実現し、より優れたカラー化と全体品質を提供します。


リアルタイムのトゥルーカラー点群


内蔵カメラ
CPUアップグレード
2MPグローバルシャッターでブレのない動きを捉え、デュアル48MP RGBカメラで高精細なテクスチャを記録します。
リアルタイムのオンデバイスCPU処理により、スキャン完了後すぐにカラー点群を生成します。
 リアルタイムのオンデバイスCPU処理により、スキャン完了後すぐにカラー点群を生成します。

1回のスキャンで、複数の成果物

1回のスキャンから複数形式の成果物を出力し、効率を最大化します。






ダウンロードセンターへ移動


連携して機能するように設計されています

接続された1つのFJD Trionワークフロー内で、3Dデータの取得、処理、納品を行えます。

データ収集

FJD Trion Scan

アプリベースのリアルタイム制御とスキャンファイル管理。

データ処理

FJD Trion Model

建設、林業、鉱業など向けのレポートを生成

最新バージョンをダウンロード

成果物の生成

FJD Trion Model for Tablets

iPadおよびAndroid対応で、現場での後処理とプレビューが可能

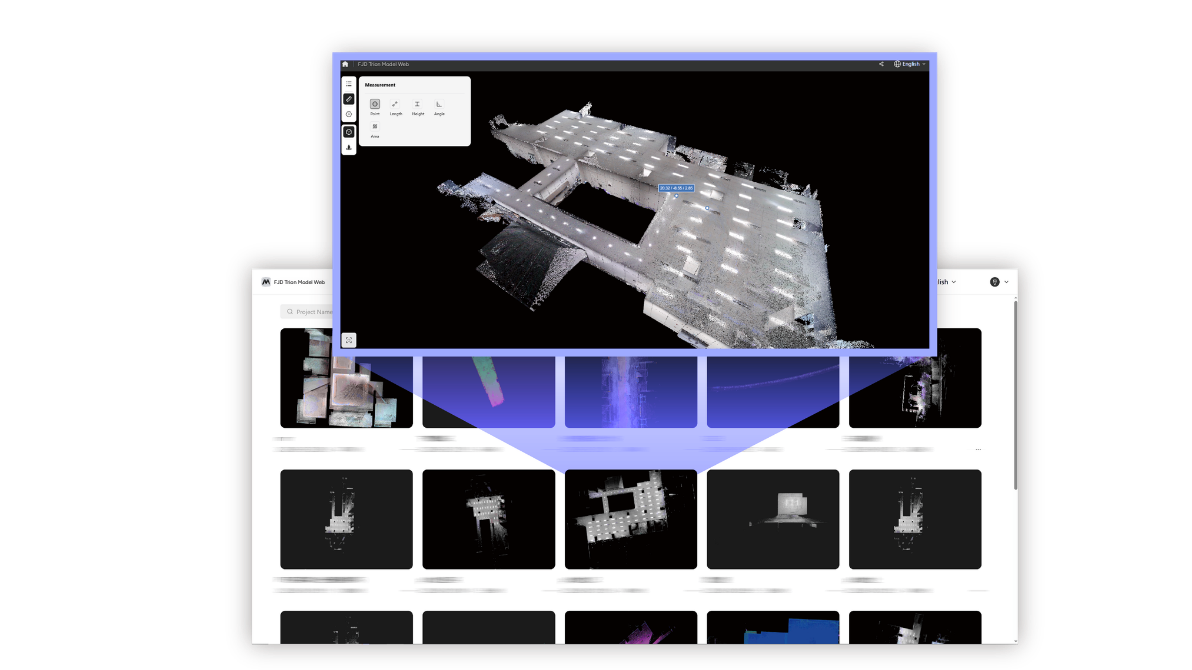

クラウドコラボレーション

FJD Trion Model Web

オンラインでデータを共有し、さまざまな ツールを使ってチームと共同作業できます。

Model Web を開く

FJD Trionプランを作成

当社のソリューションは、建設、林業、鉱業、点検、マッピング、公共安全など、さまざまな現場ベースのワークフローに対応しています。製品の組み合わせは、現在のチームの作業方法と、時間やコストが失われている箇所によって異なります。

プロジェクトの種類、現在のワークフロー、主な課題を共有いただければ、当社の専門家がチーム向けに最適化されたFJD Trionソリューション をご提案します。​  無料相談またはデモをご希望ですか？     お問い合わせ ​

FJD Trion P2 仕様

LiDAR

  速度
  200,000 pts/s
視野角
  360° × 59°
スキャン範囲

40 m @ 10% 反射率

70 m @ 80% 反射率

レーザー波長
905 nm
安全レベル
  アイセーフティクラス I
点群処理
  リアルタイム処理
ポイントクラウド表示
リアルタイムポイントクラウドプレビュー
スキャンを継続
  ✓
Hyperdense+
  ✓

精度

リアルタイムポイントクラウド精度
  相対: 2 cm
絶対: 5 cm
後処理済みポイントクラウド精度
  相対: 1 cm
絶対: 3 cm

内蔵カメラ

FOV（前面カメラ）
  70°
FOV（側面カメラ）
280°×149°
解像度（前面カメラ）
2 MP
解像度（側面カメラ）
​48 MP x 2
Visual SLAM
 ✓
画像エクスポート
✓
画像形式
.jpg

外部カメラ

対応モデル
  Insta360 X3
Insta360 X5
360動画 解像度（Insta360 X3）
  F5.7K: 5760 x 2880 @ 30 / 25 / 24 fps

4K: 3840 x 1920 @ 60 / 50 / 30 / 25 / 24 fps

3K: 3008 x 1504 @ 100 fps
360動画 解像度（Insta360 X5）
  8K: 7680 x 3840 @ 30 / 25 / 24 fps

5.7K+: 5760 x 2880 @ 30 / 25 / 24 fps

5.7K: 5760 x 2880 @ 60 / 50 / 48 / 30 / 25 / 24 fps

4K: 3840 x 1920 @ 120 / 100 / 60 / 50 / 48 / 30 / 25 / 24 fps
写真解像度（Insta360 X3）
  72MP（11968 x 5984）
18MP（5952 x 2976）
 写真解像度（Insta360 X5）
  約72MP（11904 x 5952）
約18MP（5888 x 2944）
 動画形式
  360°：INSV
単眼：MP4

システムパラメータ

寸法
  110×106×280 mm
重量
  700 g

（バッテリー、外部カメラ、GNSS モジュールを除く）

1200 g

（バッテリーおよびGNSS モジュールを含む）

1500 g

（バッテリー、外部カメラ、GNSS モジュールを含む）
ストレージ
  512G SSD
（1TBまで拡張可能）
動作温度
  -20℃ - 50℃
保存温度
  -40℃ - 60℃
保護等級
  IP 54
データエクスポート
ワイヤレスネットワーク 、 USB Type-C、USBフラッシュディスク
点群フォーマット
 .las / .ply / .pts / .e57

電気仕様

バッテリー駆動時間
  4時間

（2個のバッテリー1セット使用時、 GNSS モジュールを含み、外部カメラを除く）

3時間

（2個のバッテリー1セット使用時、 GNSS モジュールおよび外部カメラを含む）
電源供給
  DCハンドヘルドバッテリー
消費電力
  15 W

（ 外部カメラを除く）

21 W

（ 外部カメラを含む）
充電器
  67W急速充電
デュアルバッテリー同時充電
  ​✓

GNSS

衛星コンステレーション

BDS: B1I / B2I / B3I / B1C / B2a / B2b

GPS: L1 C/A / L1C / L2P (Y) / L2C / L5

GLONASS: G1 / G2 / G3

Galileo: E1 / E5a / E5b / E6

QZSS: L1C/A / L1C / L2C / L5

( IRNSSおよびSBASはファームウェアアップグレードで対応 )

RTK精度

H: 8 mm + 1 ppm RMS

V: 15 mm + 1 ppm RMS

測位レート

10 Hz

PPK

✓
